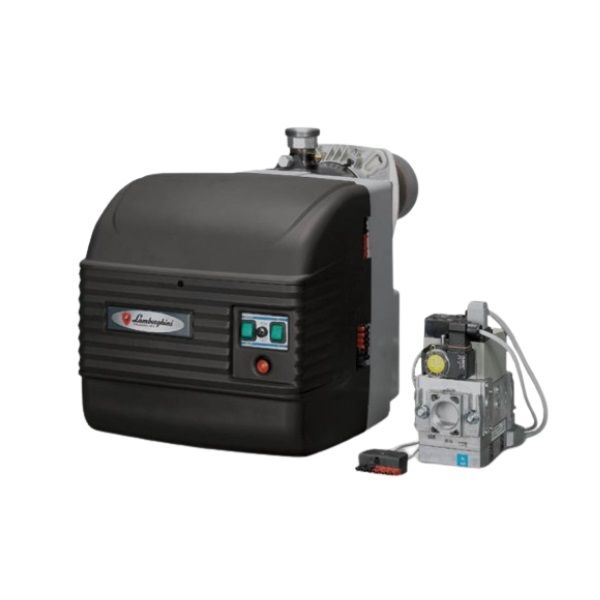

LAMBORGHINI EM 9-E-D2 89.5 KW

Quemador de 1 etapa de la marca , modelo EM 9-E. D2  serie LAMBORGHINI.
El quemador es la parte de la caldera encargada de realizar la combustión y que salte la llama del mismo.
En este caso, los quemadores son de gas.
Para poder seleccionar el quemador correcto, es necesario saber una serie de datos: la potencia máxima de la caldera así como la presión que tiene que superar el quemador para poder hacer la combustión .
También la potencia térmica máxima del quemador así como su gráfica del campo de trabajo.
Se tienen que cruzar todos los datos para ver que quemador se tiene que comprar para cada caldera.
El quemador incluye una rampa de gas con estabilizador, filtro y doble válvula.
Regulación de la cabeza de combustión.
También se puede regular el aire de combustión externo al quemador.
Regulación de aire con cierre por gravedad en la parada.
El quemador está equipado con una carcasa insonorizada.
Simple instalación gracias a la brida móvil universal.
Se sirve en dos bultos: el quemador y la rampa gas.


Información técnica

Caudal (metros cúbicos/h): 4.32/9
Potencia térmica (kw): 43/89.5
Motor (230V-50Hz): 100 W mon.
Conexión de red: 1/2"
Presión mínima* GN (mbar): 33
Presión mínima GLP (mbar): 19
La presión máxima** (mbar): 200
Peso (quemador más rampa): 12.5+1.5 Kg

* Presión mínima de Gas en entrada de rampa para obtener la máxima potencia del quemador con presión en cámara de combustión de 0 mbar.
**Presión máxima de funcionamiento de la válvula de gas.


Medidas (cada letra se puede consultar en la imagen)

A: 280 mm
B: 247 mm
C: 417 mm
D1: 40/140
E: 195 mm
F: 80 mm
N: 445*
O: 145*

Las dimensiones son para quemador con rampa de gas de 20 mbar instalada y las podrá ver en la foto número 2 de esta página.

G: 95 mm
H: 135/160
I: M8
L: 180
M: 154
