Si alguna vez has tenido que sustituir un racor, una válvula, una bomba de calefacción o cualquier otro recambio con conexión roscada, probablemente te hayas encontrado con medidas como 1/2", 3/4" o 1". En ese momento es habitual preguntarse: ¿cuántos milímetros mide realmente esa rosca?

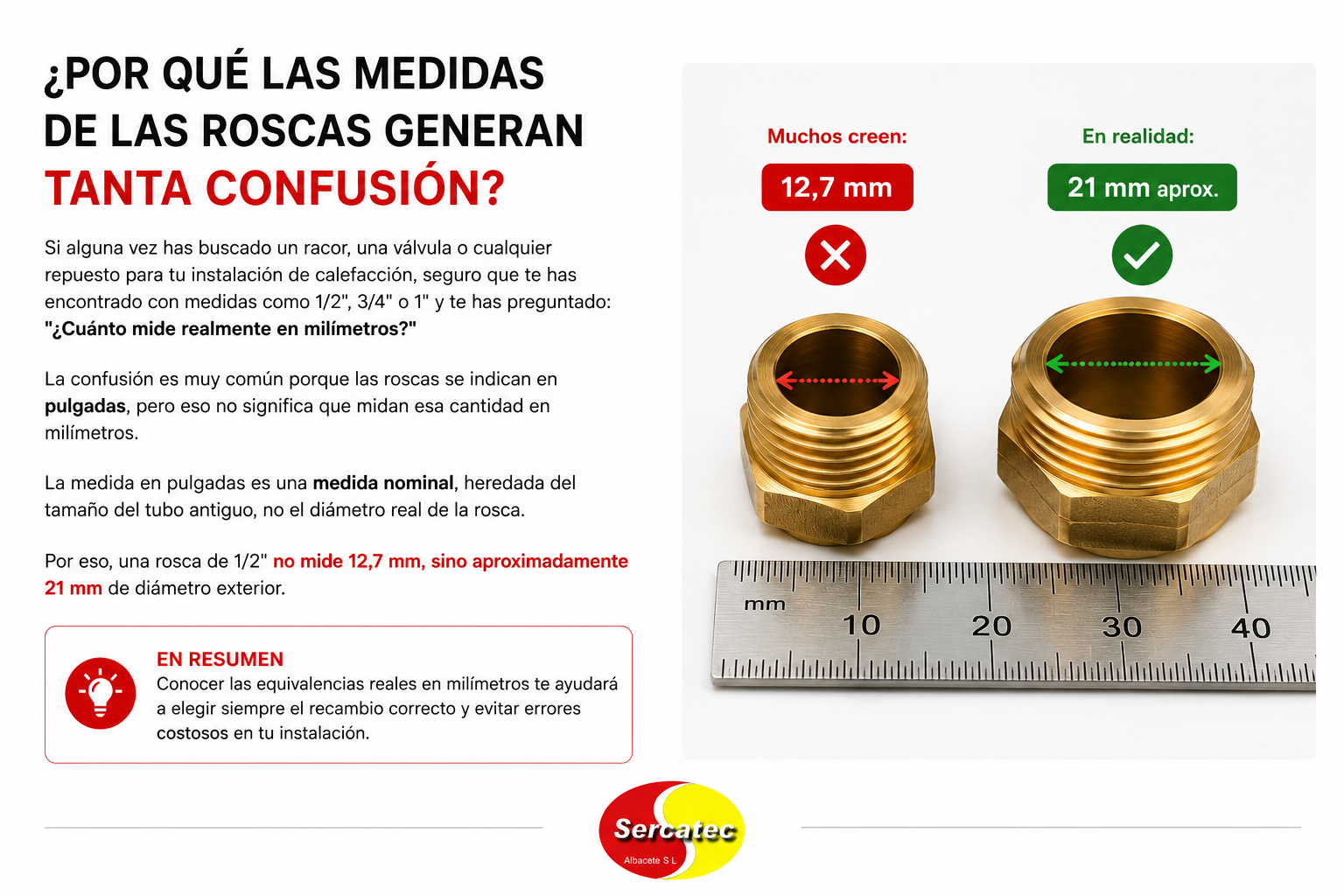

La respuesta suele sorprender a la mayoría de las personas. Una rosca de 1/2" no mide 12,7 mm, ni una rosca de 3/4" mide 19 mm. Aunque estas medidas se expresan en pulgadas, no hacen referencia al diámetro exterior real de la rosca, sino a una medida nominal utilizada desde hace muchos años en instalaciones de fontanería y calefacción.

Esta es una de las principales causas de error al comprar un recambio. Muchas personas miden la rosca con una regla o un calibre y, al comprobar que el diámetro no coincide con las pulgadas indicadas, creen que están ante una medida diferente. Sin embargo, esto es completamente normal en las roscas BSP (British Standard Pipe), también conocidas como roscas Gas, que son el estándar utilizado en España para instalaciones de calefacción, agua y fontanería.

Por ejemplo, una rosca BSP de 1/2" tiene un diámetro exterior aproximado de 21 mm, mientras que una rosca de 3/4" mide alrededor de 26,4 mm y una rosca de 1" alcanza aproximadamente los 33,3 mm. Conocer esta equivalencia evita comprar piezas incompatibles y reduce considerablemente los errores al elegir un recambio.

En esta guía encontrarás una explicación sencilla de cómo interpretar las medidas de las roscas BSP, aprenderás a medir correctamente una conexión y dispondrás de una tabla completa de equivalencias entre pulgadas y milímetros. De esta forma podrás identificar la medida correcta de una forma rápida, tanto si eres un profesional de la calefacción como si simplemente necesitas sustituir una pieza en tu instalación doméstica.

Consejo de Sercatec: Antes de pedir un recambio, mide siempre el diámetro exterior de la rosca y compáralo con una tabla de equivalencias BSP. Es la forma más sencilla de asegurarte de que la pieza será compatible.

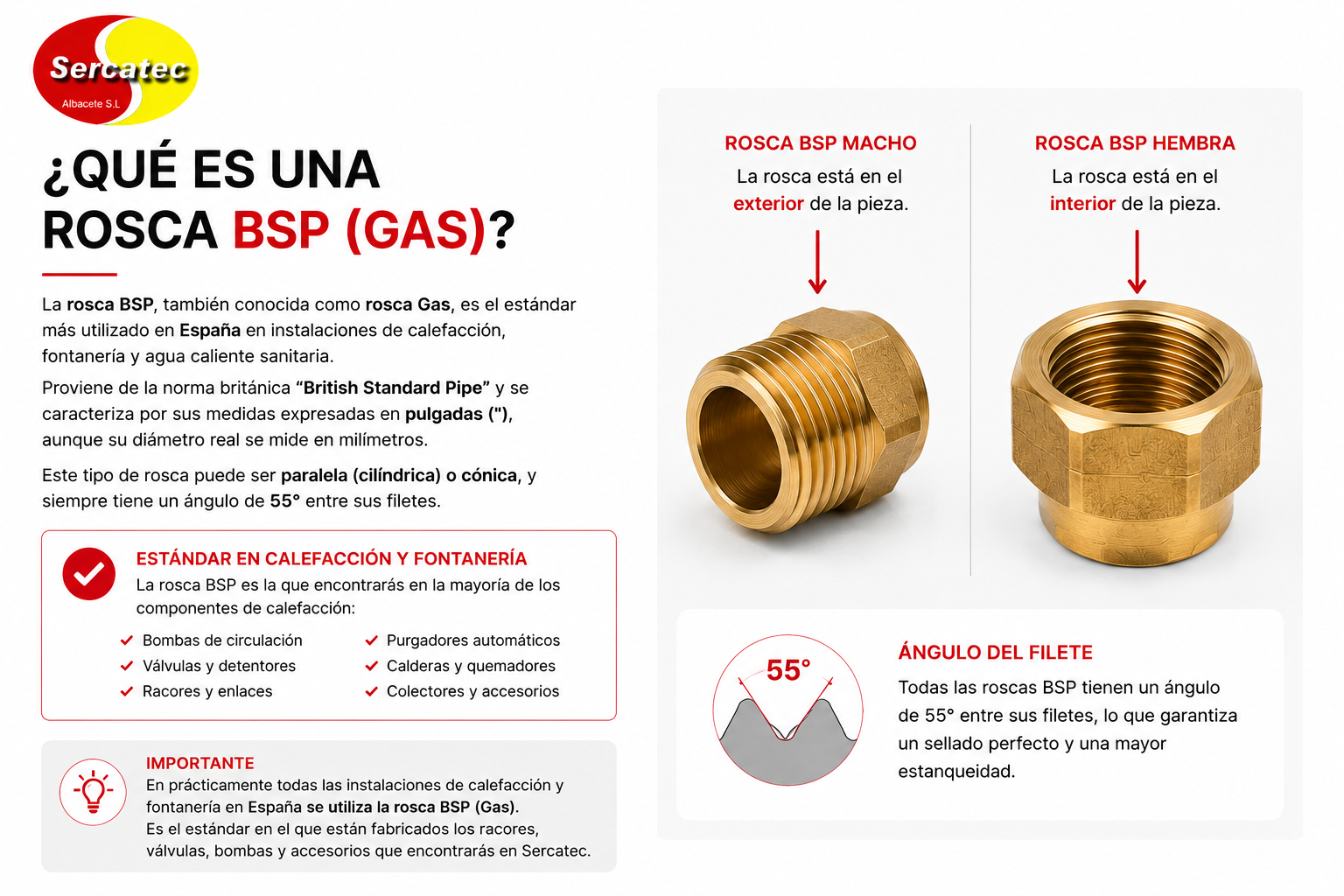

¿Qué es una rosca BSP (Gas)?

La rosca BSP, también conocida como rosca Gas, es el tipo de rosca utilizado en prácticamente todas las instalaciones de calefacción, fontanería y agua caliente sanitaria en España. Si alguna vez has sustituido una bomba de calefacción, una válvula, un purgador automático, un filtro o un racor, lo más probable es que la conexión sea de este tipo.

Las siglas BSP proceden del término inglés British Standard Pipe, una norma creada para unificar las dimensiones de las roscas empleadas en tuberías y accesorios. Con el paso de los años se convirtió en el estándar utilizado en la mayor parte de Europa y, actualmente, sigue siendo el sistema de referencia en instalaciones domésticas e industriales.

Aunque las medidas de una rosca BSP se expresan en pulgadas ("), el diámetro real siempre se mide en milímetros. Por este motivo, una rosca de 1/2", 3/4" o 1" no coincide con esas medidas convertidas directamente a milímetros, algo que suele generar muchas dudas cuando llega el momento de sustituir un recambio.

En calefacción, las roscas BSP están presentes en una enorme variedad de componentes. Podemos encontrarlas en:

• Bombas de circulación.
• Válvulas de corte y detentores.
• Purgadores automáticos.
• Llaves de llenado.
• Filtros de calefacción.
• Racores y enlaces.
• Colectores de distribución.
• Intercambiadores de placas.
• Calderas de gas y gasóleo.
• Termos eléctricos y acumuladores de agua caliente.

Otro aspecto importante es que las conexiones BSP pueden ser macho o hembra. La rosca macho se encuentra en el exterior de la pieza, mientras que la rosca hembra está mecanizada en el interior. Identificar correctamente el tipo de conexión es tan importante como conocer su medida, ya que ambos factores determinan la compatibilidad entre los distintos componentes.

En la mayoría de los recambios para calefacción y fontanería que encontrarás en España, la rosca utilizada será una BSP paralela (BSPP). Este tipo de conexión realiza la estanqueidad mediante una junta plana, junta tórica o arandela de sellado. Aunque también existe la BSP cónica (BSPT), su uso es mucho menos habitual en instalaciones domésticas y normalmente se reserva para aplicaciones específicas donde el sellado se realiza mediante la propia rosca utilizando cinta de PTFE o estopa.

Consejo de Sercatec: Si un fabricante indica únicamente "Rosca Gas 1/2", "Rosca Gas 3/4" o "Rosca BSP", puedes asumir con casi total seguridad que se trata del estándar BSP utilizado en calefacción y fontanería en España. Solo en aplicaciones muy concretas será necesario comprobar si la rosca es paralela (BSPP) o cónica (BSPT).

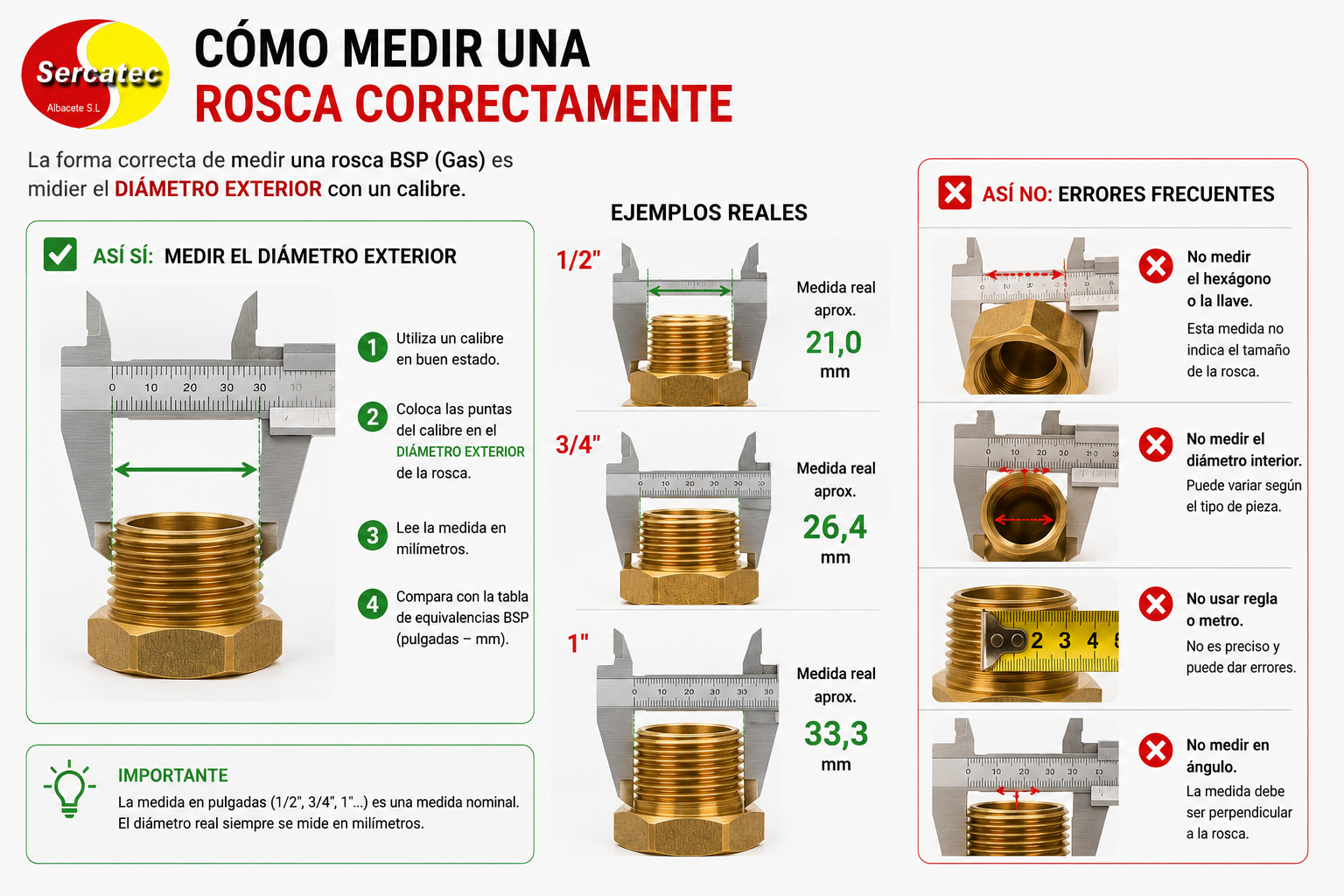

Cómo medir una rosca BSP correctamente

Una de las dudas más habituales al sustituir un recambio de calefacción o fontanería es cómo saber qué medida de rosca tiene una pieza. Afortunadamente, identificar una rosca BSP es mucho más sencillo de lo que parece si se utiliza el método correcto.

La forma más precisa de medir una rosca es utilizando un calibre o pie de rey. Esta herramienta permite conocer el diámetro exterior de la rosca con gran exactitud y compararlo posteriormente con una tabla de equivalencias entre pulgadas y milímetros.

Paso 1: Mide el diámetro exterior

En una rosca macho, coloca el calibre sobre la parte exterior de la rosca, justo donde se encuentran los filetes. Esa medida será la que deberás comparar con la tabla de equivalencias BSP.

Por ejemplo:

• Un diámetro de aproximadamente 21 mm corresponde a una rosca BSP de 1/2".
• Un diámetro de 26,4 mm corresponde a una rosca BSP de 3/4".
• Un diámetro de 33,3 mm corresponde a una rosca BSP de 1".

No es necesario que la medida sea exacta al décimo de milímetro, ya que siempre puede haber pequeñas diferencias debido al fabricante o al desgaste de la pieza.

Paso 2: No midas el hexágono

Uno de los errores más frecuentes es medir la parte hexagonal donde se apoya la llave fija o la llave inglesa. Esa medida no tiene ninguna relación con el tamaño de la rosca, ya que cada fabricante puede utilizar un hexágono de dimensiones diferentes para una misma conexión.

Paso 3: Evita medir el diámetro interior

Si la pieza tiene una rosca hembra, muchas personas intentan medir el diámetro interior con una regla o un metro. Este método puede inducir a errores, ya que resulta complicado obtener una medida precisa.

Siempre que sea posible, es recomendable medir la pieza macho correspondiente o utilizar un calibre para obtener una medición más fiable.

Paso 4: Compara la medida con la tabla BSP

Una vez obtenido el diámetro exterior, solo tendrás que compararlo con una tabla de equivalencias entre pulgadas y milímetros. En el siguiente apartado encontrarás una tabla completa con las medidas BSP más utilizadas en calefacción y fontanería, desde 1/8" hasta 2", para que puedas identificar rápidamente cualquier conexión.

Consejo de Sercatec: Si no dispones de un calibre o tienes dudas sobre la medida obtenida, envíanos una fotografía del recambio junto a una regla o un calibre visible. Nuestro equipo podrá ayudarte a identificar la rosca correcta antes de realizar la compra, evitando errores y devoluciones innecesarias.

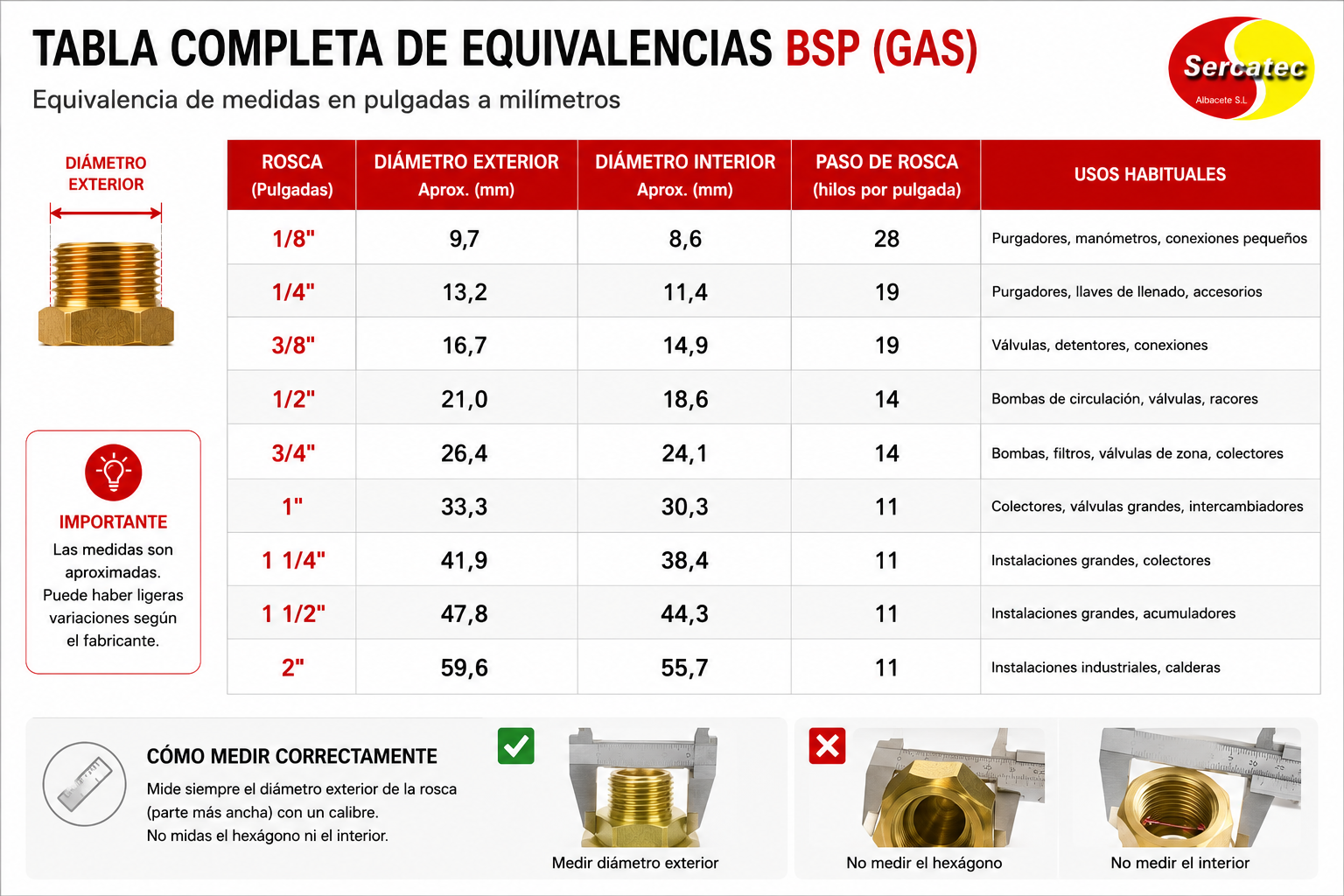

Tabla de equivalencias de roscas BSP (Gas)

Una vez que conocemos qué es una rosca BSP y cómo medirla correctamente, llega el momento de consultar la tabla de equivalencias entre pulgadas y milímetros. Esta tabla es una de las herramientas más útiles para identificar cualquier conexión de calefacción o fontanería.

Es importante recordar que las medidas indicadas en pulgadas (1/2", 3/4", 1", etc.) no representan el diámetro real de la rosca, sino una medida nominal heredada del antiguo diámetro interior de las tuberías. Por este motivo, el diámetro exterior que medimos con un calibre siempre será diferente al valor expresado en pulgadas.

Por ejemplo, una rosca de 1/2" BSP tiene un diámetro exterior aproximado de 21 mm, mientras que una de 3/4" mide aproximadamente 26,4 mm y una de 1" alcanza los 33,3 mm. Estos valores son los que debemos utilizar para identificar correctamente un racor, una válvula o cualquier otro componente.

En la siguiente tabla encontrarás las medidas BSP más utilizadas en instalaciones de calefacción, agua caliente sanitaria y fontanería. Incluye el diámetro exterior aproximado, el diámetro interior orientativo, el paso de la rosca y algunos de los usos más habituales de cada medida.

Las dimensiones indicadas son las establecidas por la norma BSP (British Standard Pipe) y pueden presentar pequeñas variaciones de unas décimas de milímetro dependiendo del fabricante o del proceso de mecanizado. Estas diferencias son completamente normales y no afectan a la compatibilidad entre piezas fabricadas bajo el mismo estándar.

¿Qué medida de rosca se utiliza con más frecuencia?

En instalaciones domésticas de calefacción y fontanería, las medidas más habituales son:

• 1/2" BSP (≈21 mm): utilizada en válvulas, bombas de circulación, llaves de corte, racores y numerosos recambios de calderas.
• 3/4" BSP (≈26,4 mm): muy común en filtros, colectores, válvulas de zona, grupos hidráulicos y conexiones de bombas.
• 1" BSP (≈33,3 mm): utilizada en colectores, instalaciones de mayor caudal, depósitos de inercia, acumuladores e intercambiadores.

Las medidas inferiores, como 1/8", 1/4" y 3/8", suelen encontrarse en purgadores automáticos, manómetros, llaves de llenado y pequeños accesorios. Por el contrario, las medidas de 1¼", 1½" y 2" son habituales en instalaciones de mayor potencia, salas de calderas y circuitos de calefacción con elevados caudales.

Consejo de Sercatec: Si al medir una rosca obtienes un diámetro cercano a 21 mm, no busques un racor de 21 mm. Lo más probable es que necesites una rosca BSP de 1/2". Del mismo modo, un diámetro de 26,4 mm corresponde a una rosca de 3/4", y un diámetro de 33,3 mm equivale a una rosca de 1". Consultar siempre una tabla de equivalencias es la mejor forma de evitar errores al comprar un recambio.

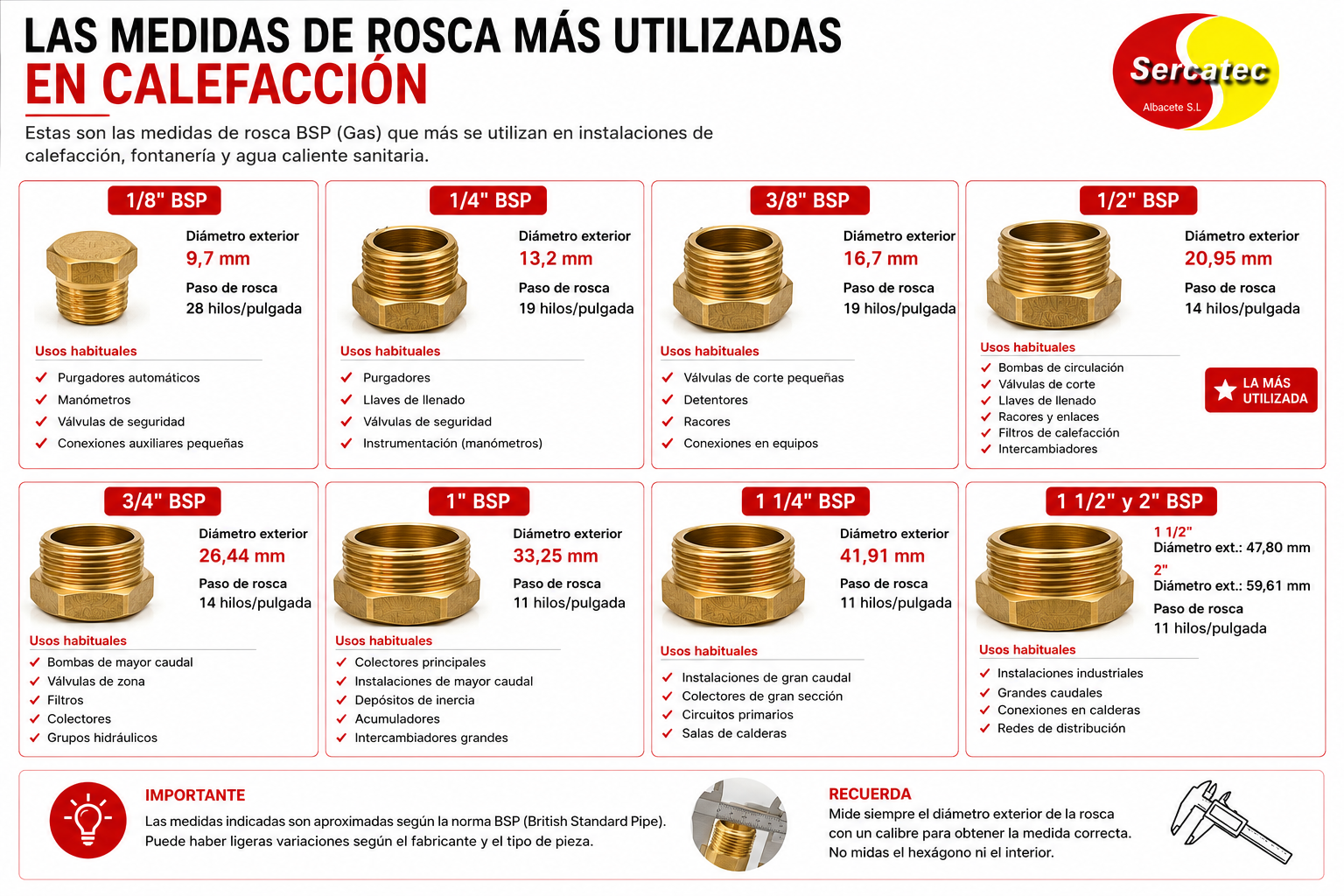

Las medidas de rosca BSP más utilizadas en calefacción

Aunque existen numerosas medidas de rosca BSP (Gas), la realidad es que en las instalaciones de calefacción doméstica y agua caliente sanitaria solo unas pocas son las que se utilizan con mayor frecuencia. Conocerlas te permitirá identificar mucho más rápido un recambio y evitar errores al comprar válvulas, bombas, racores o cualquier otro accesorio.

A continuación te mostramos las medidas más habituales y los componentes donde normalmente podrás encontrarlas.

Rosca BSP 1/8"

La rosca de 1/8" BSP es una de las más pequeñas y suele utilizarse en componentes auxiliares. Es habitual encontrarla en purgadores automáticos, manómetros, válvulas de seguridad y pequeñas conexiones de instrumentación.

Su diámetro exterior es de aproximadamente 9,7 mm.

Rosca BSP 1/4"

La medida 1/4" BSP está presente en llaves de llenado, purgadores, válvulas de seguridad y algunos accesorios de control y regulación. También puede aparecer en determinados equipos de calefacción y agua caliente sanitaria.

Su diámetro exterior es de aproximadamente 13,2 mm.

Rosca BSP 3/8"

La 3/8" BSP se utiliza con frecuencia en pequeñas válvulas, detentores, racores y conexiones hidráulicas de reducido caudal. Es una medida muy habitual en determinados componentes de calderas y equipos de climatización.

Su diámetro exterior es de aproximadamente 16,7 mm.

Rosca BSP 1/2"

La rosca BSP de 1/2" es, con diferencia, la más utilizada en instalaciones de calefacción. Se encuentra en bombas de circulación, válvulas de corte, llaves de llenado, filtros, racores, intercambiadores y una gran cantidad de recambios para calderas de gas y gasóleo.

Su diámetro exterior es de aproximadamente 20,95 mm, aunque normalmente se redondea a 21 mm.

Rosca BSP 3/4"

La medida 3/4" BSP también es muy común y suele utilizarse en bombas de mayor caudal, filtros magnéticos, válvulas de zona, colectores, grupos hidráulicos y diferentes accesorios de calefacción.

Su diámetro exterior es de aproximadamente 26,44 mm.

Rosca BSP 1"

Cuando las instalaciones necesitan mover un mayor caudal de agua, es habitual encontrar conexiones de 1" BSP. Esta medida aparece en colectores principales, depósitos de inercia, acumuladores, intercambiadores y diversas conexiones hidráulicas de mayor tamaño.

Su diámetro exterior es de aproximadamente 33,25 mm.

Roscas BSP de gran diámetro

Las medidas 1¼", 1½" y 2" BSP están destinadas principalmente a instalaciones de calefacción de gran potencia, salas de calderas, redes de distribución, colectores de gran sección y aplicaciones industriales.

Aunque son menos habituales en viviendas particulares, son muy frecuentes en instalaciones centralizadas y sistemas de calefacción de edificios.

Consejo de Sercatec: En más del 80 % de los recambios de calefacción doméstica, las medidas que encontrarás serán 1/2" y 3/4" BSP. Si dudas entre ambas, mide el diámetro exterior de la rosca: si está cerca de 21 mm, será una 1/2"; si se aproxima a 26,4 mm, corresponderá a una 3/4". Este sencillo paso evitará la mayoría de los errores al comprar un recambio.

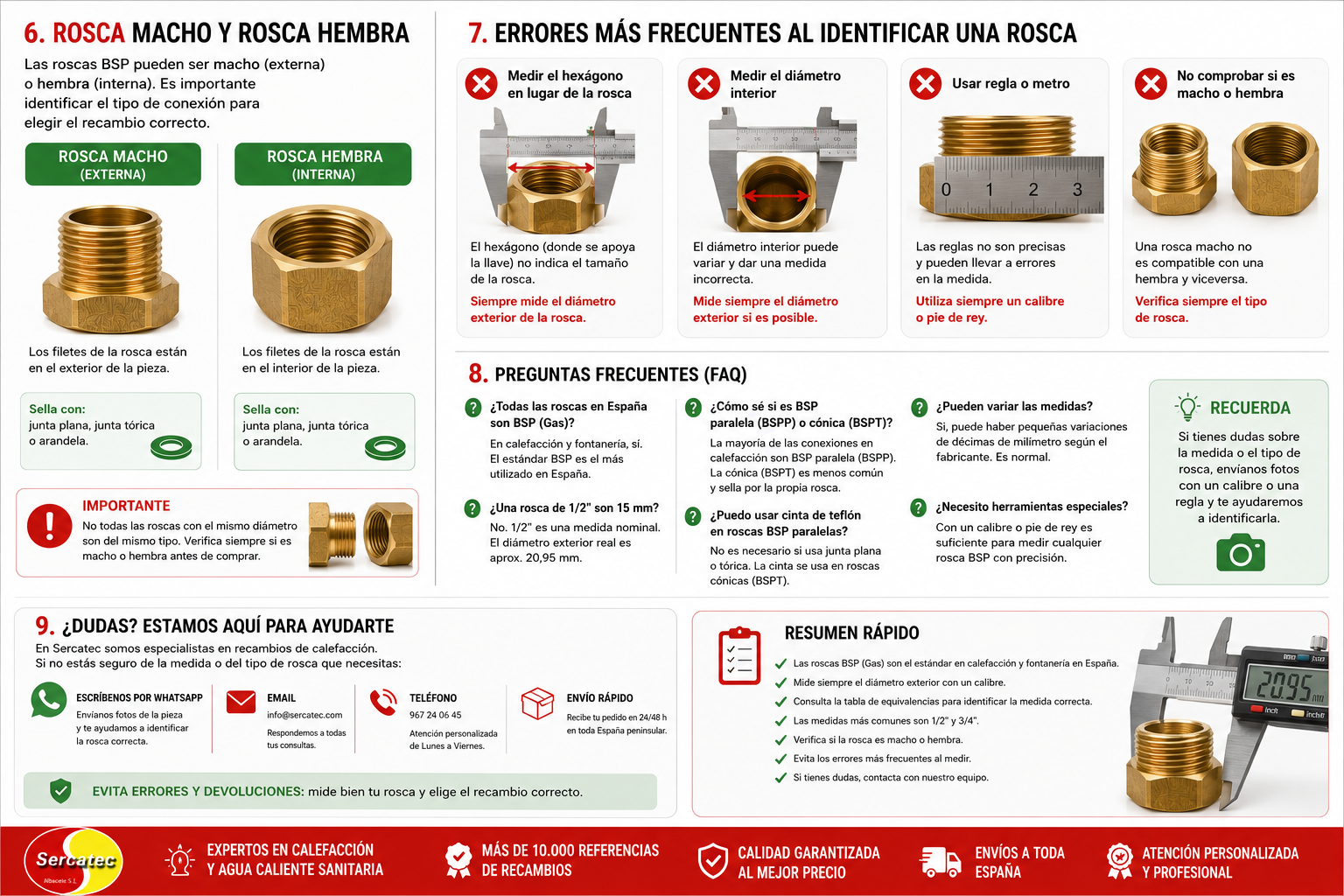

Rosca macho y rosca hembra: ¿Cuál es la diferencia?

Además de conocer la medida de una rosca, es imprescindible identificar si la conexión es macho o hembra. Dos piezas pueden tener exactamente la misma medida (por ejemplo, 1/2" BSP) y, sin embargo, no ser compatibles porque ambas sean macho o ambas sean hembra.

La diferencia es muy sencilla:

• Rosca macho: los filetes de la rosca se encuentran en el exterior de la pieza.
• Rosca hembra: los filetes están mecanizados en el interior de la conexión.

Antes de comprar cualquier recambio, verifica siempre tanto la medida de la rosca como el tipo de conexión. Es un error muy frecuente pedir una válvula o un racor de la medida correcta pero con el tipo de rosca equivocado.

Consejo de Sercatec: Si tienes dudas, envíanos una fotografía de la conexión. En la mayoría de los casos podemos identificar si se trata de una rosca macho o hembra con una simple imagen.

Errores más frecuentes al identificar una rosca

La mayoría de las devoluciones relacionadas con conexiones roscadas se deben a errores muy sencillos que pueden evitarse siguiendo unas pequeñas recomendaciones.

Los errores más habituales son:

• Medir el hexágono donde apoya la llave en lugar de la rosca.
• Medir el diámetro interior de una rosca hembra con una regla.
• Pensar que una rosca de 1/2" debe medir 12,7 mm.
• Confundir una rosca macho con una hembra.
• No consultar una tabla de equivalencias antes de realizar el pedido.
• Intentar identificar la medida únicamente "a ojo".

Dedicar un par de minutos a medir correctamente la pieza evitará compras equivocadas, devoluciones y retrasos en la reparación de la instalación.

Preguntas frecuentes sobre las roscas BSP (FAQ)

¿Todas las instalaciones de calefacción utilizan rosca BSP?

Sí. En España, prácticamente todas las instalaciones de calefacción, agua caliente sanitaria y fontanería doméstica utilizan conexiones con rosca BSP (Gas).

¿Una rosca de 1/2" mide realmente 12,7 mm?

No. Esa es una de las dudas más habituales. Una rosca BSP de 1/2" tiene un diámetro exterior aproximado de 21 mm.

¿Cómo puedo saber qué medida tiene una rosca?

La forma más sencilla es medir el diámetro exterior con un calibre o pie de rey y compararlo con una tabla de equivalencias BSP.

¿Las medidas pueden variar ligeramente?

Sí. Dependiendo del fabricante pueden existir pequeñas diferencias de décimas de milímetro, pero siempre dentro de la tolerancia establecida por la norma BSP.

¿Qué medidas son las más habituales en calefacción?

Las conexiones de 1/2" y 3/4" BSP son las más utilizadas en bombas de circulación, válvulas, racores, filtros y la mayoría de los componentes hidráulicos.

¿Qué hago si no estoy seguro de la medida?

Lo más recomendable es medir la rosca con un calibre o enviarnos una fotografía junto con una regla o un calibre visible. Así podremos ayudarte a identificar la conexión correcta antes de realizar la compra.

¿Necesitas ayuda para identificar una rosca?

En Sercatec llevamos años suministrando recambios para calefacción y agua caliente sanitaria a particulares y profesionales de toda España. Sabemos que identificar una rosca puede resultar complicado cuando no se dispone de experiencia o de las herramientas adecuadas.

Si no tienes claro qué medida necesitas, no compres a ciegas. Envíanos una fotografía de la pieza, de la placa de características del equipo o una imagen de la rosca junto a un calibre o una regla. Nuestro equipo te ayudará a identificar la conexión correcta para que recibas el recambio adecuado desde el primer momento.

Conclusión

Las roscas BSP (Gas) forman parte de prácticamente todas las instalaciones de calefacción y fontanería en España. Aunque sus medidas puedan resultar confusas al principio, identificar una conexión es muy sencillo si se conocen las equivalencias entre pulgadas y milímetros y se utiliza un calibre para medir el diámetro exterior.

Esperamos que esta guía te haya servido para comprender mejor las medidas de las roscas BSP y resolver las dudas más habituales. Guárdala como referencia siempre que necesites sustituir un racor, una válvula, una bomba o cualquier otro componente de tu instalación.
